چرا تولیدکنندگان به خط مونتاژ سیم برق کاملاً خودکار تغییر میکنند؟
A خط مونتاژ سیم برق کاملاً خودکار ایستگاههای برش، جداسازی، چینخوردن و قالبگیری دستی را با ماژولهای رباتیک همگامسازی شده جایگزین میکند که سیم را از سیم خام به دوشاخه آزمایششده و تمامشده در یک جریان پیوسته منتقل میکند. این تغییر اهمیت دارد زیرا تولید سیم برق دارای حجم بالا و ماهیت تکراری است و حتی ناسازگاری های دستی کوچک در عمق چین یا طول سیم کشی می تواند منجر به خرابی در میدان، ادعای گارانتی یا رد گواهینامه شود.
مزیت اصلی این است که توان عملیاتی همراه با تکرارپذیری است. یک خط خودکار که به خوبی تنظیم شده است می تواند چندین هزار سیم تمام شده را در هر شیفت تولید کند و در عین حال تلورانس های ابعادی را داشته باشد که ایستگاه های دستی به طور مداوم نمی توانند مطابقت داشته باشند. کارخانههایی که از سلولهای نیمه خودکار به سلولهای کاملاً خودکار تبدیل میشوند معمولاً افزایش دو رقمی در تولید روزانه همراه با کاهش قابلاندازهگیری در نرخهای دوباره کاری را گزارش میکنند، زیرا هر چرخه چینخوردگی، جوشکاری و قالبگیری به جای اینکه به مهارت اپراتور بستگی داشته باشد، از پارامترهای برنامهریزیشده یکسانی پیروی میکند.

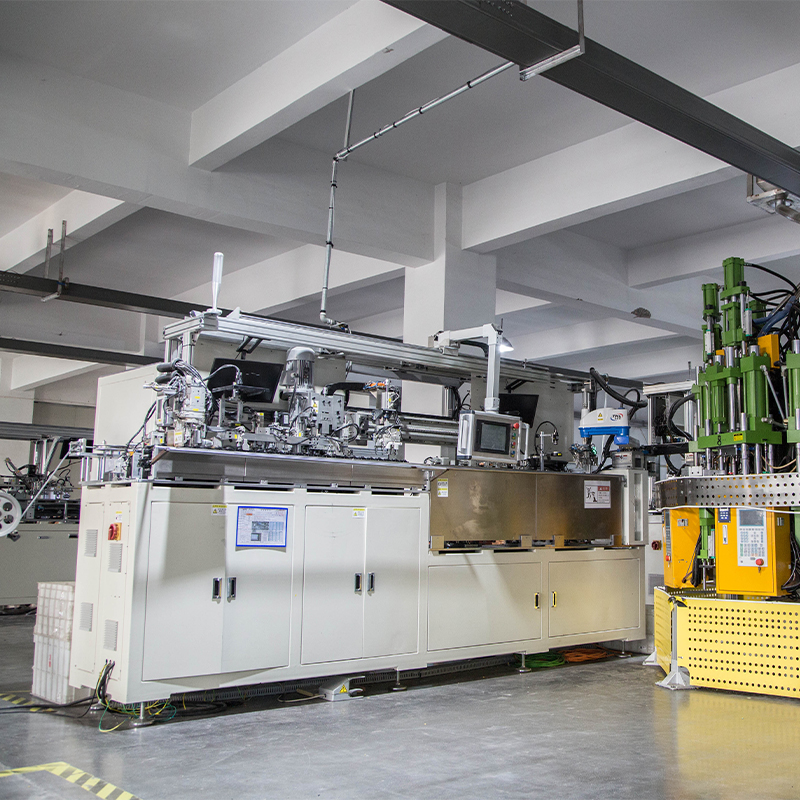

چگونه یک خط مونتاژ سیم برق کاملاً خودکار کار می کند
این فرآیند به صورت دنبالهای از ایستگاههای اختصاصی که توسط نوار نقاله یا میزهای نمایهسازی چرخشی به هم متصل شدهاند، سازماندهی میشود، بنابراین پس از تأیید هر عملیات، بند ناف بهطور خودکار پیشرفت میکند.
ایستگاه های فرآیند اصلی
- تغذیه سیم و برش دقیق به طول سیم مشخص شده
- جداسازی دو طرفه برای نمایان شدن هادی ها بدون سوراخ کردن رشته های مسی
- ترمیم ترمینال یا جوش اولتراسونیک برای اتصال الکتریکی مطمئن

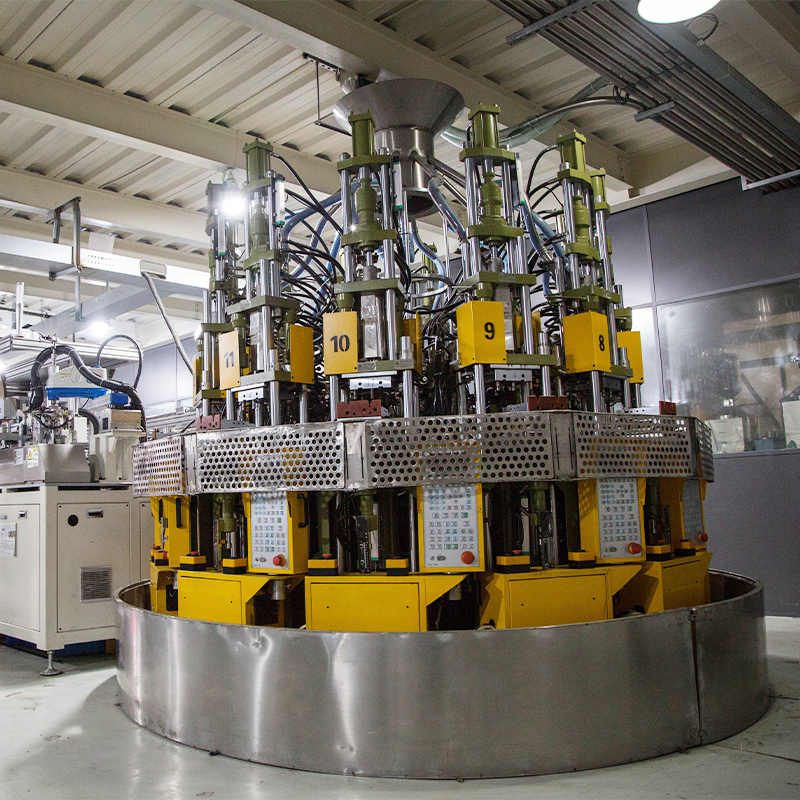

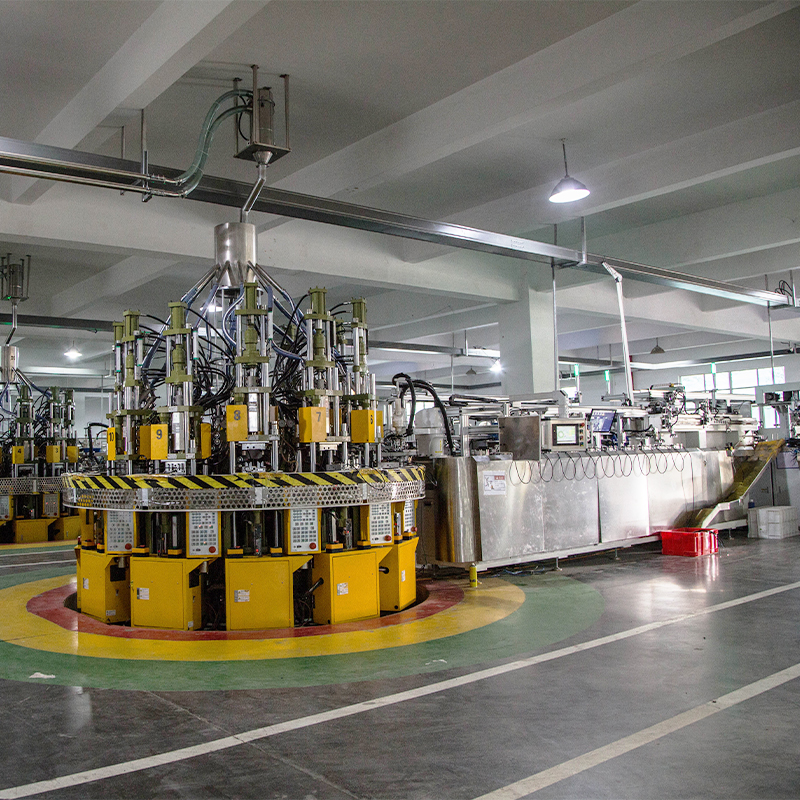

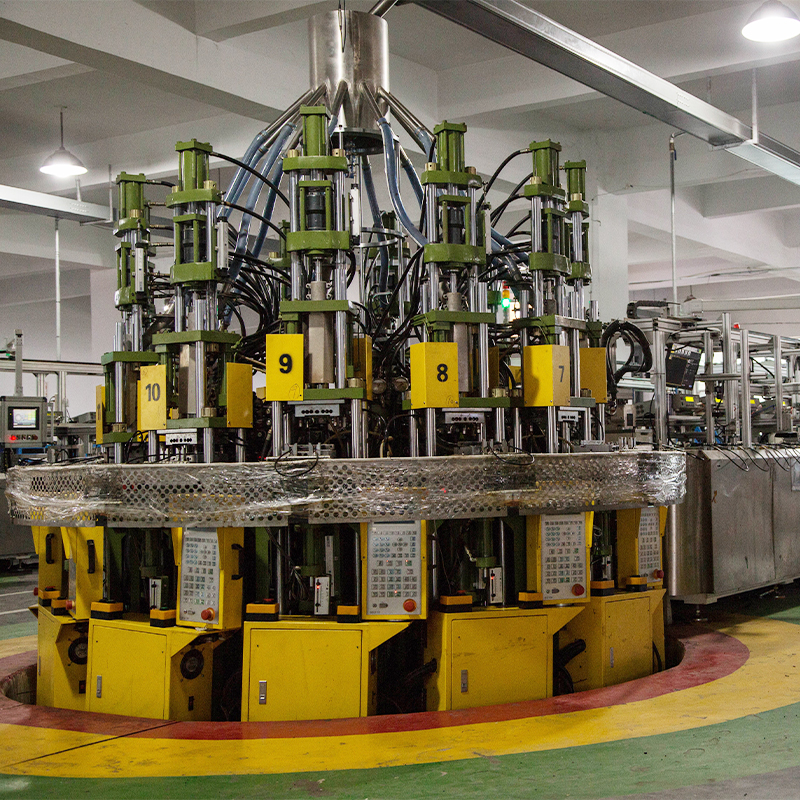

- قالب تزریق بدنه یا مونتاژ مکانیکی را در اطراف پایانه های چین دار وصل کنید
- تست الکتریکی درون خطی، از جمله تداوم، مقاومت دی الکتریک، و بررسی قطبیت
- برچسب زدن، کویلینگ و بسته بندی خودکار
از آنجایی که آزمایش مستقیماً در خط جاسازی میشود نه اینکه بهعنوان یک مرحله دستهای آفلاین جداگانه انجام شود، واحدهای معیوب بلافاصله علامتگذاری شده و خارج میشوند و از رسیدن آنها به بستهبندی جلوگیری میشود. این کنترل کیفیت درون خطی یکی از دلایل اصلی استفاده از خطوط خودکار برای سیمهایی است که باید الزامات گواهینامه UL، VDE، CCC یا SAA را برآورده کنند.
انتخاب مواد و تاثیر آن بر عملکرد خط
یک خط خودکار فقط به اندازه پوشش کابل و ترکیب عایق که از آن عبور می کند قابل اعتماد است. ترکیبات پی وی سی ناسازگار می تواند باعث شود که ایستگاه های جداسازی عایق باقی مانده روی هادی ها باقی بگذارند یا برعکس، مس را سوراخ کنند، که هر دو در ایستگاه آزمایش الکتریکی باعث رد شدن ماشه می شوند. تامین کنندگانی مانند Hejin Electronics Technology Co., Ltd. ، که در سال 2010 تأسیس شد و خطوط ترکیبی کاملاً خودکار را با شش میکسر داخلی در یک تأسیسات 20000 متر مربعی راه اندازی کرد، ترکیبات PVC سازگار با محیط زیست، مقاوم در برابر شعله، عایق و روکش را تولید می کند که به طور خاص برای عملکرد پایدار بر روی تجهیزات سیم و کابل با سرعت بالا مهندسی شده و ظرفیت سالانه 0000000 را پشتیبانی می کند.
تطبیق سختی و خاصیت ارتجاعی ترکیب ژاکت با تنظیمات تیغه برشهای ریز روی رشتههای هادی را کاهش میدهد، که به نوبه خود میزان شکست را در آزمایش مقاومت دی الکتریک - که اغلب بزرگترین منبع ضایعات در یک سیم برق است - کاهش میدهد.
کارایی خط اندازه گیری: معیارهای خروجی کلیدی
قبل از سرمایه گذاری در اتوماسیون، تولیدکنندگان معمولا تعداد انگشت شماری از شاخص های عملکرد را بین تنظیمات دستی و خودکار مقایسه می کنند تا هزینه سرمایه را توجیه کنند.
| متریک | مونتاژ دستی | خط کاملا اتوماتیک |
|---|---|---|
| اپراتورهای مورد نیاز در هر خط | 6-10 | 1-2 |
| سازگاری ابعادی | وابسته به اپراتور | برنامه کنترل شده، قابل تکرار |
| تست برق درون خطی | دسته ای، آفلاین | 100% تست درون خطی |
امکاناتی که در مقیاس صنعتی تولید می شوند نشان می دهند که اتوماسیون کامل چه چیزی می تواند به دست آورد: Cixi Wanneng Electron Co., Ltd. ، که در سال 1995 تأسیس شد، یک کارخانه هوشمند را اداره می کند که بیش از روزانه 600000 واحد ، توسط بیش از 100 مهندس و گواهینامه از جمله UL، VDE، CCC، SAA، UKCA، CE، RoHS، و REACH پشتیبانی می شود و به مشتریان لوازم خانگی، تجهیزات پزشکی و ابزار برقی خدمات ارائه می دهد.
انتخاب یک خط خودکار برای انواع مختلف سیم
هر سیم برق به ابزار یکسانی نیاز ندارد. پیکربندی خط باید با استاندارد کانکتور و گیج کابل در حال تولید مطابقت داشته باشد.
- استانداردهای دوشاخه منطقه ای (ایالات متحده، اتحادیه اروپا، بریتانیا، AU) هر کدام به ابزار اختصاصی قالب و پروفیل های چین دار ترمینال نیاز دارند.
- سطح مقطع کابل از 0.5 میلیمتر مربع تا گیجهای سنگینتر نیاز به تنظیمات نیروی چین و چروک قابل تنظیم دارد.
- کاربردهای پزشکی و صنعتی اغلب به علامت گذاری ردیابی اضافی و آستانه های ولتاژ مقاومتی سخت گیرانه تر نیاز دارند
قابلیت کامل داخلی، از کشیدن سیم مسی تا قالبگیری پلاگین، به سازنده اجازه میدهد تا این پارامترها را سریعاً بدون انتظار بر روی قطعات برونسپاری شده تنظیم کند، که زمان تعویض بین انواع سیم یا استانداردهای دوشاخه را کوتاه میکند.
سوالات متداول
Q1: a چقدر فضای کف دارد خط مونتاژ سیم برق کاملاً خودکار معمولا نیاز دارند؟
طرحبندیها براساس تعداد ایستگاهها متفاوت است، اما بیشتر پیکربندیهای خطی یا چرخشی برای سیمهای استاندارد دو و سه رسانا در 15 تا 30 متر از کف تولید، از جمله مناطق بافر برای قرقرههای ورودی و بستهبندی خروجی، قرار میگیرند.
Q2: آیا یک خط می تواند چندین استاندارد دوشاخه مانند جابجایی بین کانکتورهای ایالات متحده و اتحادیه اروپا را انجام دهد؟
بله، مشروط بر اینکه خط از مجموعه های قالب با تغییر سریع و ابزارهای چین دار قابل تنظیم استفاده کند. تغییر معمولاً یک پنجره راه اندازی تعریف شده را به جای یک ابزار مجدد کامل انجام می دهد، اگرچه زمان دقیق به طراحی فروشنده تجهیزات بستگی دارد.
Q3: چه چیزی باعث بیشتر رد شدن در یک سیم برق خودکار می شود؟
اکثر موارد رد به دو منبع بازمیگردند: ترکیب عایق ناسازگار که منجر به عیوب برداشتن میشود، و قالبهای چینخوردگی نامناسب که باعث تماس ضعیف ترمینال به رسانا میشود – که هر دوی آنها تست الکتریکی درون خطی برای گرفتن قبل از بستهبندی طراحی شدهاند.
